立体车库4柱机械式停车设备解析与认知

一、引言

随着城市的快速发展和汽车保有量的急剧增加，停车问题已成为城市交通中的一大难题。为了有效缓解这一问题，立体车库作为一种高效、节地的停车设备应运而生。其中，4柱机械式停车设备以其独特的结构和优势，受到了广泛的关注和应用。本文将围绕立体车库4柱机械式停车设备展开详细解析，帮助读者深入了解其设计原理、结构特点、技术优势及应用场景。

二、4柱机械式停车设备的基本概念

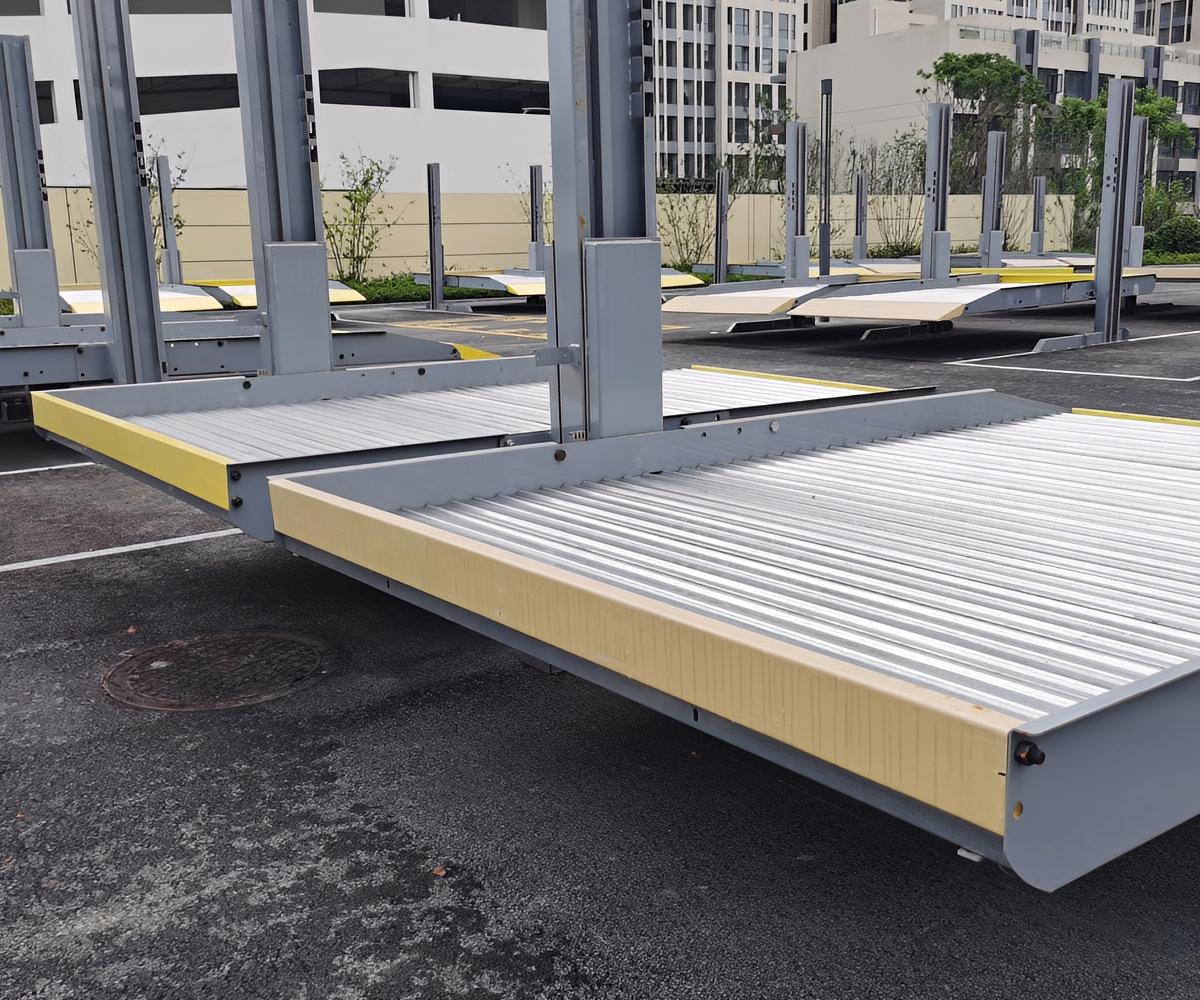

立体车库4柱机械式停车设备，是一种利用四根立柱作为主要支撑结构，通过载车板或其他载车装置，在垂直和水平方向上移动车辆，实现多层停车的设备。该设备通过精密的机械传动系统和控制系统，实现了车辆的快速存取，大大提高了停车场的空间利用率和停车效率。

三、设计原理与结构组成

（一）设计原理

立体车库4柱机械式停车设备的设计原理主要是基于空间几何学的原理，通过合理的结构布局和机械传动系统，实现车辆的垂直和水平移动。在设计过程中，需要充分考虑设备的稳定性、安全性和可靠性，以确保设备在各种工况下的正常运行。

（二）结构组成

1.立柱与横梁

四根立柱是设备的主体支撑结构，通常采用高强度钢材制成，以确保设备的稳定性和承重能力。横梁则用于连接立柱，形成一个稳固的框架结构，为载车板提供支撑。横梁与立柱的连接处应采用焊接或螺栓连接，确保连接强度和刚性。

2.载车板

载车板是放置车辆的主要部件，通常采用钢板或混凝土制成。载车板的尺寸和形状应满足车辆的停放要求，同时要考虑设备的承载能力和稳定性。载车板的移动通过机械传动系统实现，如链条、齿轮、钢丝绳等。

3.机械传动系统

机械传动系统是实现车辆垂直和水平移动的关键部件，包括电机、减速机、链条、齿轮、导轨等。电机提供动力，通过减速机调整转速和扭矩，再通过链条、齿轮等传动元件将动力传递到载车板上，驱动载车板的移动。导轨则确保载车板的移动方向准确、平稳。

4.控制系统

控制系统是立体车库4柱机械式停车设备的“大脑”，负责接收停车指令、控制机械传动系统的运行以及监测设备的运行状态。控制系统通常采用PLC（可编程逻辑控制器）作为核心控制元件，通过传感器、限位开关等检测元件实时监控设备的运行状态，并通过触摸屏、按钮等操作界面接收用户的控制指令。

四、技术优势及特点

1.高效节地

立体车库4柱机械式停车设备通过多层停车设计，大大提高了停车场的空间利用率，相较于传统平面停车场，可节省大量土地资源。

2.快速存取

设备的机械传动系统和控制系统高效协同，实现了车辆的快速存取。用户只需按照操作提示将车辆停放在载车板上，控制系统即可自动完成车辆的移动和存放，节省了用户的时间和精力。

3.安全可靠

设备采用高强度钢材作为主要支撑结构，确保设备的稳定性和承重能力。同时，设备配备了多重安全保护装置，如限位开关、安全钩、防坠落装置等，确保车辆和人员的安全。

4.智能化管理

立体车库4柱机械式停车设备通常配备有智能化管理系统，可实现车辆信息的实时监控、停车费用的自动结算以及设备故障的自动报警等功能。这不仅提高了停车场的管理效率，还为车主提供了更加便捷的服务。

五、应用场景

1.城市中心区域

城市中心区域土地资源紧张，停车需求大，立体车库4柱机械式停车设备可有效解决这一问题，提高土地利用效率。

2.交通枢纽

如火车站、汽车站、机场等交通枢纽地区，人员流动量大，车辆停放需求高，采用立体车库4柱机械式停车设备可快速疏导车辆，提高交通运行效率。

3.商业区

商业区人流量大，停车需求集中，立体车库4柱机械式停车设备可快速响应停车需求，提高商业区的停车效率和服务水平。

六、结语

立体车库4柱机械式停车设备作为高效、节地的停车解决方案，在城市停车领域发挥着越来越重要的作用。通过详细的了解和认识其设计原理、结构特点、技术优势及应用场景，我们可以更好地发挥其优势，为缓解城市停车问题贡献力量。同时，随着科技的不断进步和智能化技术的发展，相信立体车库4柱机械式停车设备将会在未来得到更加广泛的应用和推广。
